Beskrivelse

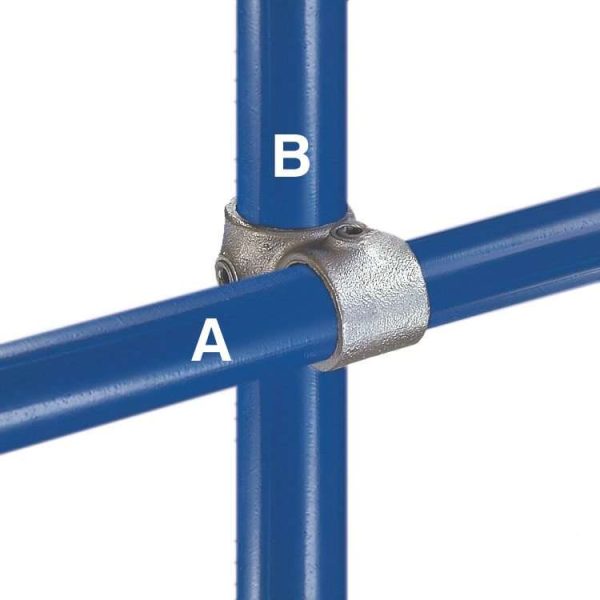

Kee Klamp Type 45 – Kryss for to gjennomgående rør
Kee Klamp Type 45 – Kryss for to gjennomgående rør brukes når man vil bygge et 90° kryss med to gjennomgående rør. De ligger ikke i samme plan. Ofte brukt på rekkverk hvor man ønsker kontinuerlige mellomrør. Rør kan ikke skjøtes i denne klemmen. Klemmen brukes også ofte i hyller og reoler.
TABELL
Varenummer | Beskrivelse | Vekt | A | B | D | E (A) | E (B) |
---|---|---|---|---|---|---|---|
45-3 | Kryss for gjennomgående rør, 17.5 mm | 0.07 kg | 3 | 3 | 21 mm | 25 mm | |
45-4 | Kryss for gjennomgående rør, 21.3 mm | 0.15 kg | 4 | 4 | 25 mm | 28 mm | |
45-5 | Kryss for gjennomgående rør, 26.9 mm | 0.20 kg | 5 | 5 | 34 mm | 31 mm | |
45-6 | Kryss for gjennomgående rør, 33.7 mm | 0.34 kg | 6 | 6 | 40 mm | 38 mm | |
45-65 | Kryss for gjennomgående rør, 33.7 mm x 26.9 mm | 0.29 kg | 6 | 5 | 36 mm | 41 mm | 37 mm |
45-7 | Kryss for gjennomgående rør, 42.4 mm | 0.54 kg | 7 | 7 | 55 mm | 46 mm | |
45-76 | Kryss for gjennomgående rør, 42.4 mm x 33.7 mm | 0.45 kg | 7 | 6 | 45 mm | 46 mm | 38 mm |
45-8 | Kryss for gjennomgående rør, 48.3 mm | 0.59 kg | 8 | 8 | 55 mm | 50 mm | |
45-86 | Kryss for gjennomgående rør, 48.3 mm x 33.7 mm | 0.45 kg | 8 | 6 | 48 mm | 51 mm | 38 mm |
45-87 | Kryss for gjennomgående rør, 48.3 mm x 42.4 mm | 0.55 kg | 8 | 7 | 51 mm | 51 mm | 46 mm |
45-9 | Kryss for gjennomgående rør, 60.3 mm | 0.91 kg | 9 | 9 | 67 mm | 61 mm | |
45-98 | Kryss for gjennomgående rør, 60.3 mm x 48.3 mm | 1.09 kg | 9 | 8 | 60 mm | 75 mm | 73 mm |
