Kee Klamp Type 63 Flens justerbar 45-60°

Kee Klamp Type 63 Flens justerbar 45-60°

Varenummer: 63 Kategori: Stikkord:

Beskrivelse

Kee Klamp Type 63 Flens justerbar 45-60°

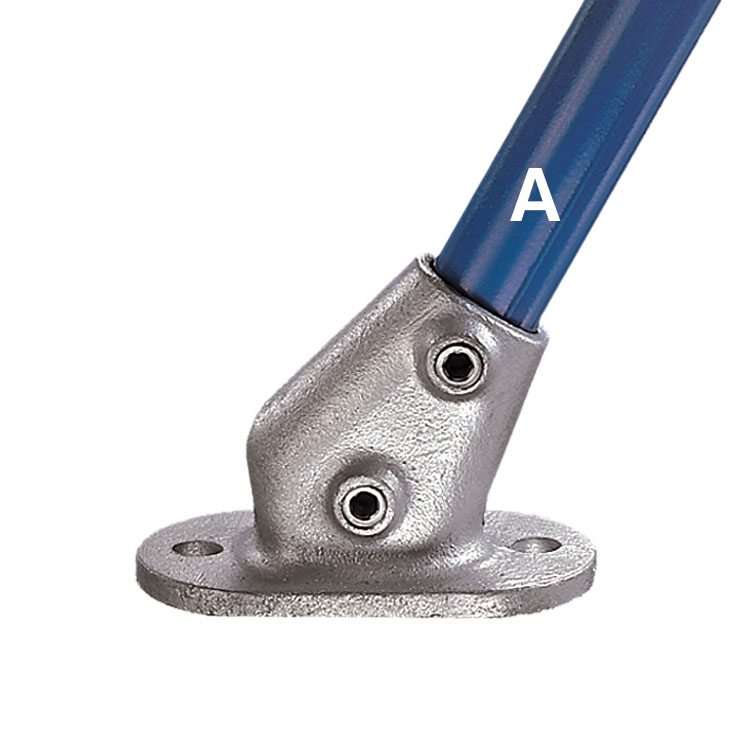

Kee Klamp Type 63 Flens justerbar 45-60° er en flens beregnet for rekkverk hvor stolpen står i 45° til 60° grader vinkel på underlaget. Denne typen bør bare utsettes for lettere laster ettersom festehullene ikke kan plasseres på linje med den normale lasten. For større laster eller andre rørdimensjoner anbefales det å benytte type 62 og bøye røret til riktig vinkel. Dimensjon Ø er diameter på hull for innfesting.

TABELL

Varenummer Beskrivelse Vekt A D E F G H Ø
63-6 Justerbar flens 45° til 60°, 33.7 mm 0.91 kg 6 76 mm 127 mm 92 mm 95 mm 8 mm 14 mm
63-7 Justerbar flens 45° til 60°, 42.4 mm 1.17 kg 7 76 mm 138 mm 95 mm 106 mm 10 mm 14 mm
63-8 Justerbar flens 45° til 60°, 48.3 mm 1.53 kg 8 89 mm 155 mm 100 mm 115 mm 10 mm 14 mm

Tilleggsinformasjon

dimensjon

6, 7, 8
